夏比缺口投影儀

夏比缺口投影儀

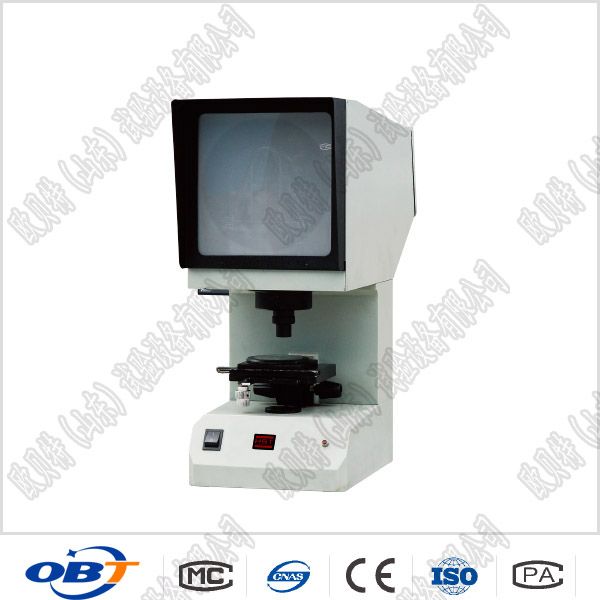

夏比缺口投影儀

產品分類： 拉床、低溫槽、投影儀
產品概述：夏比缺口投影儀：是根據GB/T229-2007《金屬夏比缺口衝擊試驗方法》、ASTM E-23中對衝擊試樣缺口檢測要求而設計開發的，是用於檢測衝擊試樣缺口製作是否合格的重要設備。

夏比缺口投影儀利：用光學投影的原理將被測的衝擊試樣U型和V型缺口與投影儀上的標準板圖進行對比以確定被檢測的

衝擊試樣加工是否合格，該設備操作簡便，檢查對比直觀、效率高，是衝擊試樣加工過程中必備的檢測設備。

夏比缺口投影儀產品技術參數：

產品型號

CST-50

放大倍數

50×

物鏡放大倍率

2.5×

投影物鏡放大倍率

20×

投影屏尺寸

ф200mm

工作台尺寸

方工作台

（110×125）mm

圓工作台

Ф90

工作台位移

縱向±10mm，橫向±10mm，升降±12mm(無刻度)

工作台轉動範圍

0～360о（無刻度）

光源

鹵鎢燈12V/100W

電源

200V/50HZ/150W

外形尺寸

515×224×603mm

重量

約20kg
