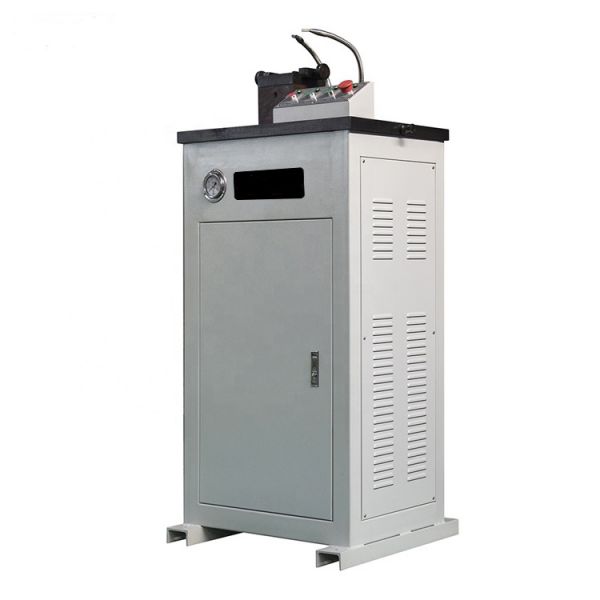

CSL-B衝擊試樣缺口電動拉床

CSL-B衝擊試樣缺口電動拉床 產品特點

? 試驗機主機

u 主機工作部分：本機的拉刀定位座具有通用性,根據用戶特殊需要,可方便地換上其它特殊缺口專用拉刀；

u 主機驅動部分: 由工作台上的按鈕控製油缸使拉刀定位座及拉刀以2.5m/min的合理拉削速度上下運動；

u 動力傳輸，具有加載平穩,噪音低，自潤滑的優點,同時具有過壓保護功能；

u 電器控製部分:具有到位自動停機的特點,確保了使用的高效性和安全性。

u 潤滑冷卻部分:采用機床冷卻泵供油,設計有油量調節裝置,可以方便地調整油流方向與大小,冷卻泵泵出的油液經過節流閥後,送往導軌進行潤滑；

u 主機輔助部分：有潤滑油過濾、鐵屑收集等輔助裝置，在保證安全高效加工的同時,使機器內部環境幹淨,鐵屑易於清除。

CSL-B衝擊試樣缺口電動拉床 產品技術參數

u 加工試樣缺口類型：2mmV型和2mmU型（3mm或5mm選配）；

u 加工試樣尺寸：10（7.5或5）×10×55mm；

u 電機功率：400W；

u 拉削速度：2.5m/min；

u 拉刀行程：350 mm。

CSL-B衝擊試樣缺口電動拉床 產品標準配置

u 主機一台：

u 高性能齒輪齧合泵一台；

u 三相異步電動機一台；

u 三位四通換向電磁閥兩支；

u 溢流閥一支；

u 單向閥一支；

u 精密濾油器一支；

u 刀具 2把：

u V型拉刀       1把（已裝在主機上）；

u U型拉刀       1把（已裝在主機上）；

u 電控係統一套。
