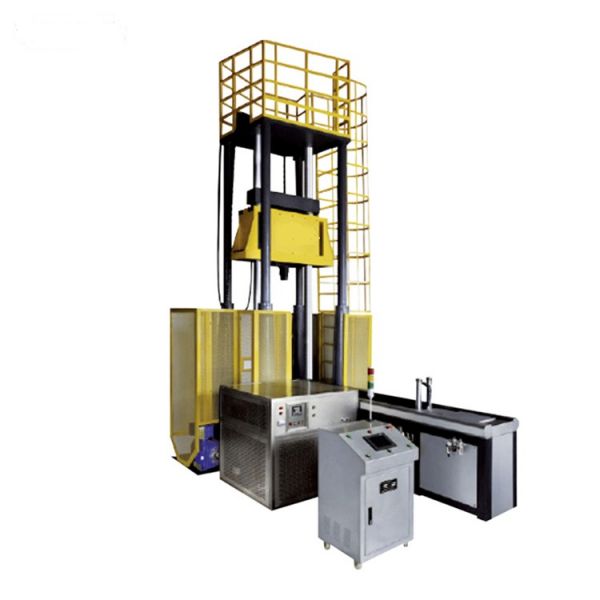

JL-30000焦耳儀器化落錘衝擊試驗機

產品分類：衝擊試驗機及拉床、低溫槽

產品概述：該試驗機主要用於進行管線鋼和中厚鋼板鐵素體鋼的落錘撕裂試驗，即DWTT試驗。該試驗機集機、電、自動控製技術於一體，設有多道保護措施，大大提高了操作人員及設備使用的安全性。該機是管線鋼生產廠家、大型鋼廠、鋼鐵研究院等企業和科研單位常用的測試儀器。

JL-30000焦耳儀器化落錘衝擊試驗機主要用於進行管線鋼和中厚鋼板鐵素體鋼的落錘撕裂試驗，即DWTT試驗。該試驗機集機、電、自動控製技術於一體，設有多道保護措施，大大提高了操作人員及設備使用的安全性。該機是管線鋼生產廠家、大型鋼廠、鋼鐵研究院等企業和科研單位常用的測試儀器。

JL-30000焦耳儀器化落錘衝擊試驗機主要技術參數：

產品型號	DWTT-10000W	DWTT-20000W	DWTT-30000W	DWTT-40000W	DWTT-50000W
衝擊能量(J)	10000	20000	30000	40000	50000
小衝擊能量(J)	4000	8000	12000	15000	20000
主錘體質量(Kg)	630	630	630	800	1180
主錘體質量誤差	±1%
砝碼質量	120	120	390	660	780
砝碼質量誤差	±1%
總錘體質量	1020	1020	1020	1460	1960
落錘提升高度	1275～2500
衝擊速度(m/s)	5 m～7m/s
提錘速度(m/min)	約3.0m/min
高度測量分辨率	0.1
高度測量誤差	≤±10
錘刃硬度	HRC≥50
錘刃曲率半徑	R25.4mm
支座曲率半徑	R14.3mm
支座硬度	HRC58～62
錘刃中心、試樣中心與支座中心偏差	≤±1.5 mm
試樣支座跨距	254±1.5mm
試樣規格(mm)	（305±5）×（76±1.5）×（3~40）

JL-30000焦耳儀器化落錘衝擊試驗機主要配置：

1. 主機底座 1套

2. 緩衝裝置 2套

3. 支座及支承鉗口 2套

4. 送樣機構 1套

5. 定位機構 1套

6. 方形支撐柱 4根

7. 導向滑柱 2根

8. 掛脫錘機構 1套

9. 衝擊落錘（含衝擊刀刃） 1套

10. 落錘提升機構（含防護罩、環鏈、電機等） 1套

11. 頂板頂罩 1套

12. 防護網架 1套

13. 電控箱 1套

14. 配重塊 28塊

15. 聯想微機 1台

16. HP打印機 1台

17. 測控係統（包括測力傳感器、采集存貯卡、專用軟件等） 1套
